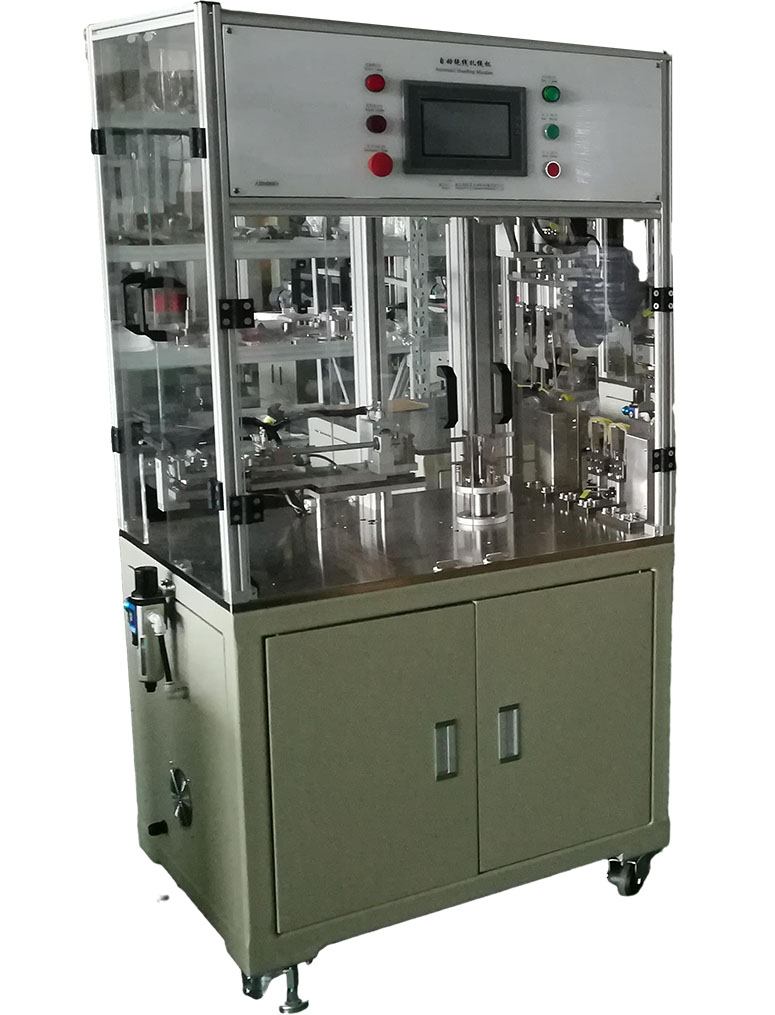

Mesin Pemotong, Penggulung, Penjalin Otomatis ACE0001
Mesin Pemotong, Penggulung, Penjalin Otomatis ACE0001 Thumb
Video Thumbnail

Mesin Pemotong, Penggulung, Penjalin Otomatis ACE0001

  • Model Produk: ACE0001

  • Spesifikasi

    Pemotongan Otomatis Coiling Enlacing Machine
    Diameter filamen: 1,0 ~ 5,0 mm
    Kecepatan pengumpanan: ≤2,0 m / s
    Inradium melingkar: 70 ~ 100 mm
    Panjang melingkar: 5 ~ 30 m
    Tingkat produksi: 2 ~ 5 Pcs / mnt (berdasarkan15 mpanjang)
    Operator dibutuhkan: 1 orang (dapat mengoperasikan 2 ~ 4 unit)
    Panjang mesin: 1350 mm
    Lebar mesin: 650 mm
    Tinggi mesin: 1700 mm
    Berat mesin: Sekitar 300 kg
    Catu daya: 1 Fase AC 220V 50Hz 2Kw
    Udara terkompresi: 0,4 ~ 0,6 Mpa1 m3 / jam
  • Minta Penawaran Sekarang

Mesin Memotong Otomatis Coiling & Enlacing ACE0001
KARAKTERISTIK
MESIN ACE0001-Mesin melingkar dan enlacing otomatis terutama diterapkan untuk memotong panjang tetap, angin dan enlace filamen plastik, seperti garis pemangkasan rumput dan monofilamen nilon. Mesin dapat secara otomatis memotong, mengangin, filamen plastik enlace dan membuang produk melalui pengaturan parameter dan sistem PLC, yang merupakan biaya manual rendah dan kapasitas produksi yang tinggi. Satu orang diperlukan untuk mengoperasikan mesin dan produksi dapat dicapai dengan memasok listrik dan udara terkompresi.
1. Antarmuka mesin manusia dari layar sentuh; kontrol pusat; pengoperasian yang mudah; pengaturan parameter; tampilan visual.
2. Menurut parameter pengaturan, mesin dapat secara otomatis mencocokkan operasi dan menghitung output di bawah sistem PLC.
3. Sistem deteksi fotolistrik dapat secara otomatis mendeteksi kekurangan, tumpahan dan tidak ada kondisi kabel dan alarm dan menghentikan produksi.
4. Fungsi perlindungan yang mengkhawatirkan dan keselamatan lengkap; Perlindungan ganda listrik dan mesin yang aman dan andal.
KONFIGURASI MESIN
1. Modul makan.
2. Modul pemotongan.
3. Modul melingkar.
4. Modul enlacing.
5. Modul transposisi.
6. Modul bingkai.
7. Program dan sistem kontrol listrik.
PRINSIP MESIN BERJALAN
1. Modul pengumpanan memberi makan kawat melalui roda presisi yang digerakkan oleh motor loncatan.
2. Modul pemotongan memotong kawat melalui pemotong paduan yang dipandu oleh panduan linier dan digerakkan oleh silinder.
3. Modul melingkar digerakkan oleh motor loncatan dan mencocokkan gerakan pengumpanan, berliku dan melintasi.
4. Modul enlacing digerakkan oleh motor loncatan dan mengikat produk di stasiun ganda.
Memberikan Gambar Teknis
1. Manual operasi.
2. Gambar perakitan mesin.
3. Gambar pneumatik dan kontrol.
4. Gambar listrik dan kontrol.
5. Daftar suku cadang dan suku cadang aus.

Mesin Parameter
Dasar Diameter filamen: 1,0 ~ 5,0 mm
Kecepatan pengumpanan: ≤2,0 m / s
Inradium melingkar: 70 ~ 100 mm
Panjang melingkar: 5 ~ 30 m
Tingkat produksi: 2 ~ 5 Pcs / mnt (berdasarkan15 m)
Operator dibutuhkan: 1 orang (dapat mengoperasikan 2 ~ 4 unit)
Panjang mesin: 1350 mm
Lebar mesin: 650 mm
Tinggi mesin: 1700 mm
Berat mesin: Sekitar 300 kgCatu
daya: 1 Fase AC 220V 50Hz 2Kw
Udara terkompresi: 0,4 ~ 0,6 Mpa1 m3 / jam
Auto Cutting Coiling Enlacing Machine ACE0001
